Монтаж грильято

От проекта до его реализации очень короткий путь. К каждому проекту прилагается спецификация, определяющая точную комплектацию элементов систем пожаротушения и спецификацию светильников.

Реализовать проект на практике обычно проще, чем это может показаться. Главное выполнить 2 условия: 1. Качественно подойти к процессу снабжения и комплектации чтобы весь материал оказался на объекте.

Монтаж Грильято – инструкции.

В случае если материал уже завезен на объект, в помещении закрываемом потолками Грильято, уже проведены все необходимые отделочные работы: пол, стены, окна, двери, воздуховоды, системы отопления, электропроводка, сплинкеры систем пожаротушения.

ВНИМАНИЕ!

Электропроводка и сплинкеры системы пожаротушения должны быть выведены заранее: - провода выводятся за плоскость подвесного потолка грильято - для сплинкеров допускается два варианта размещения 1. Расположение в уровень с подвесным потолком – вывод на его поверхность 2. Расположение в запотолочном пространстве в обоих случаях необходимо убедиться что электропроводка изолирована от попадания влаги должным образом, а светильники имеют степень защиты не менее IP-35 В противном случае необходимо располагать сплинкеры на безопасном от электропроводки и светильников расстоянии

Монтаж Грильято Этап 1: Разметка площадей для монтажа грильято.

От точности разметки потолка зависит весь последующий процесс монтажа потолка Грильято, поэтому подходить к разметке площадей необходимо максимально серьезно. Разметить необходимо:

Периметр помещения т.е. тот уровень, на котором будет находиться подвесной потолок. ВНИМАНИЕ Измерять расстояние необходимо от пола до уровня подвесного потолка. В противном случае потолок 100% будет под наклоном.
Разметка точек крепления подвесов. ОСНОВНЫЕ ПОДВЕСЫ: располагаются по всей длине основной направляющей 2400 по 2-3 подвеса на каждую направляющую.

ВНИМАНИЕ!

Для монтажа потолка грильято необходимо использовать специализированный подвес Грильято:

— Проволока d=2 мм

— Закаленная пружина 2 отверстия

— Длинна (L) = 1000 мм

— Расчертите на потолке линии, где пройдут несущие потолка грильято 2400 — Затем отметьте на них места монтажа подвесов ! Схема разметки строго зависит от ячейки Грильято

Схема 1 - Монтаж потолка грильято с размерами:

86×86
100×100
120×120
150×150
200×200

Места крепления Направляющих 2400 размечаются согласно приведенной схеме: 3 подвеса на каждую несущую. Шаг подвеса минимальный от 1000 до 1200 мм.

Схема 2 - Монтаж потолка грильято с размерами:

40×40
50×50
60×60
75×75

Места крепления Направляющих 2400 размечаются согласно приведенной схеме: Направляющие выставлены через 600 мм. Элемент каркаса 1200 отсутствует. 3 подвеса на каждую несущую. Шаг подвеса минимальный от 1000 до 1200 мм.

Получившиеся модули 600×600 каркаса грильято можно дополнительно укрепить подвесами. Несущие 1200 и 600 имеют технологические отверстия для крепления подвесов. Монтаж дополнительных подвесов каркаса потолка Грильято предусмотрен в местах дополнительных нагрузок на подвесной потолок. Например если Вы встраиваете в потолок грильято светильники ЛВО 13 4×18 или светильники Downlight, то для сохранения надежности конструкции Вы предварительно обязаны укрепить конструкцию каркаса Грильято из расчета 2 подвеса на 1 светильник.

Монтаж Грильято Этап 2: Бурение грильято

Засверливание отверстий под подвесы грильято производится перфоратором. Для крепления подвеса в перекрытиях чаще всего используется анкер-клин, дюбель-гвоздь или нейлоновый дюбель 8 мм длинной не более 50 мм.

Крепление периметрального уголка производится вместе с засверливанием. Основной метод:

Сверление производится непосредственно через уголок на глубину 3-5 см.
Установка дюбель-пробки непосредственно через уголок.
Закручивание дюбель-гвоздя в пробку.
Лучше всего проводить работы по креплению периметрального уголка вдвоем.

ВНИМАНИЕ!

При отбивке линии крепления периметрального уголка ориентироваться следует на расстояние от пола до подвесного потолка даже если это противоречит показаниям строительного уровня. В противном случае вы с 99% вероятностью получите визуальное «сползание» потолка один из углов помещения.

Монтаж Грильято Этап 3: Установка каркаса

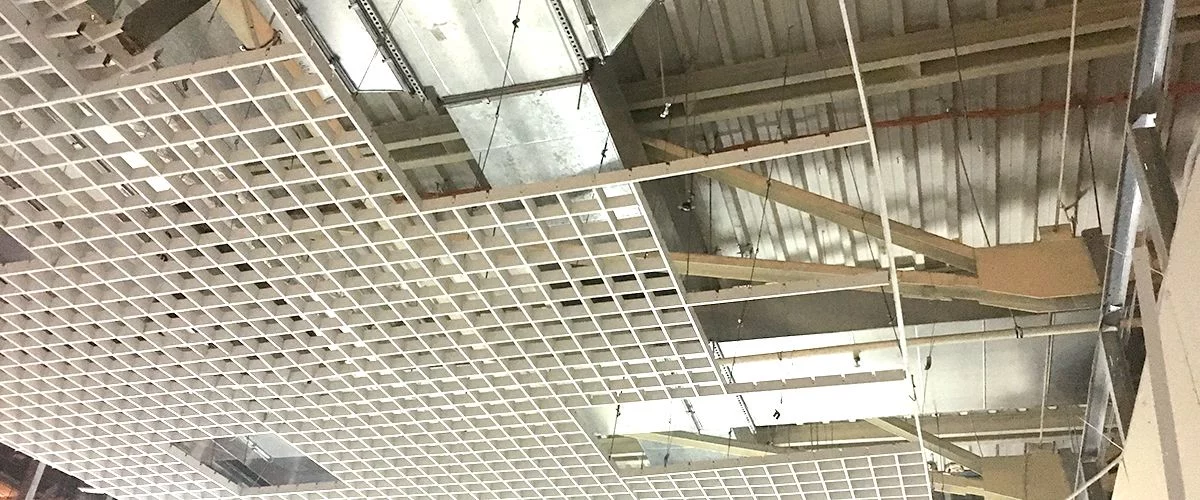

Установите подвесы во все забуренные отверстия существующего потолка. Отрегулируйте их длину таким образом, чтобы крюк зацепа располагался на 4-5 см выше уровня периметрального уголка.

Для стыковки Гипсокартона и потолка Грильято в одной конструкции применяется Т-Профиль подвесной системы Армстронг. Предварительно такой профиль должен быть окрашен в цвет потолка Грильято.

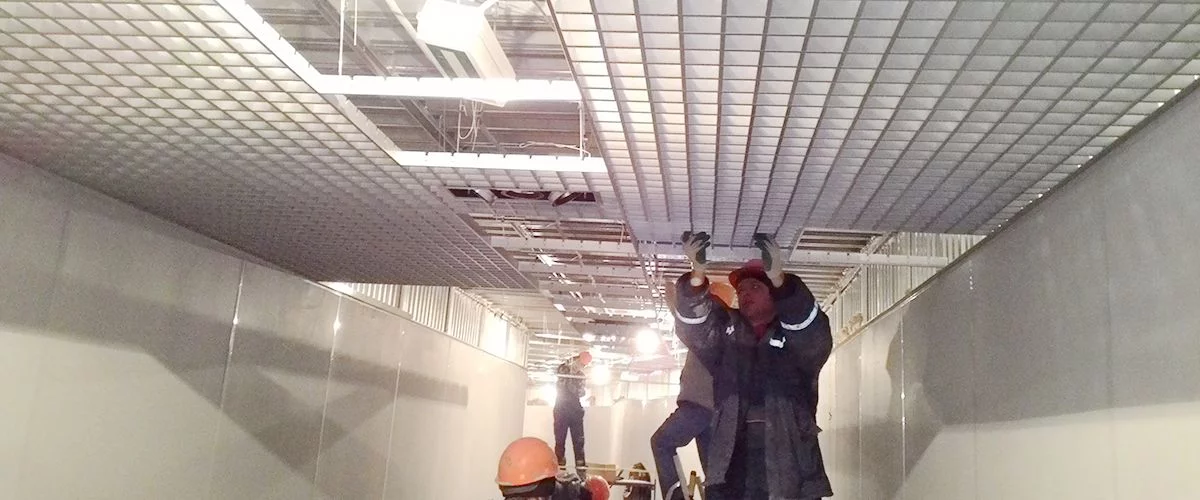

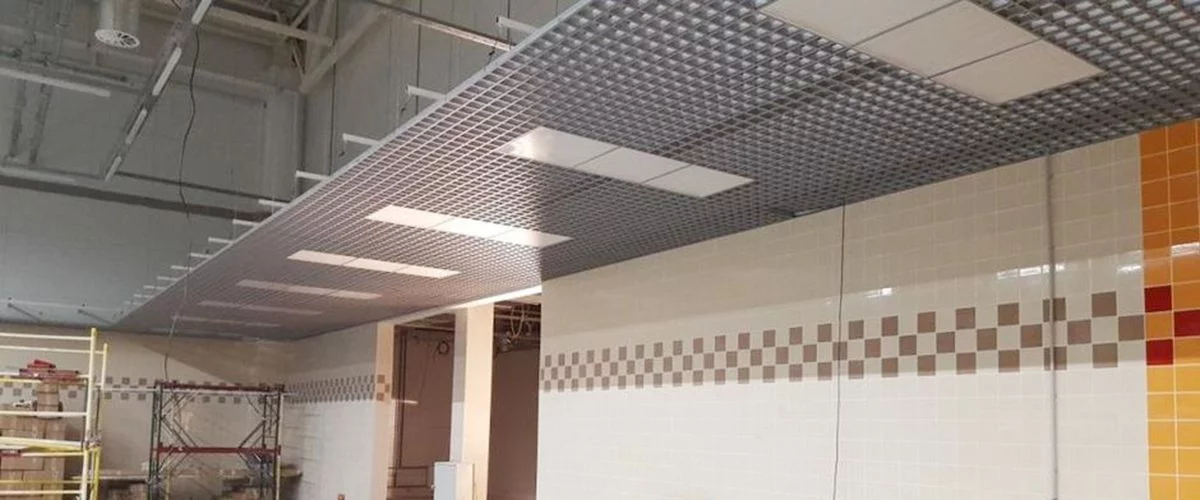

Далее начинается подвеска несущих направляющих 2400. Несущие направляющие грильято 2400 должны проходить строго под всеми за потолочными коммуникациями, соединяются для продолжения элементом PG, в месте подхода к уголку обрезаются ножницами по металлу.

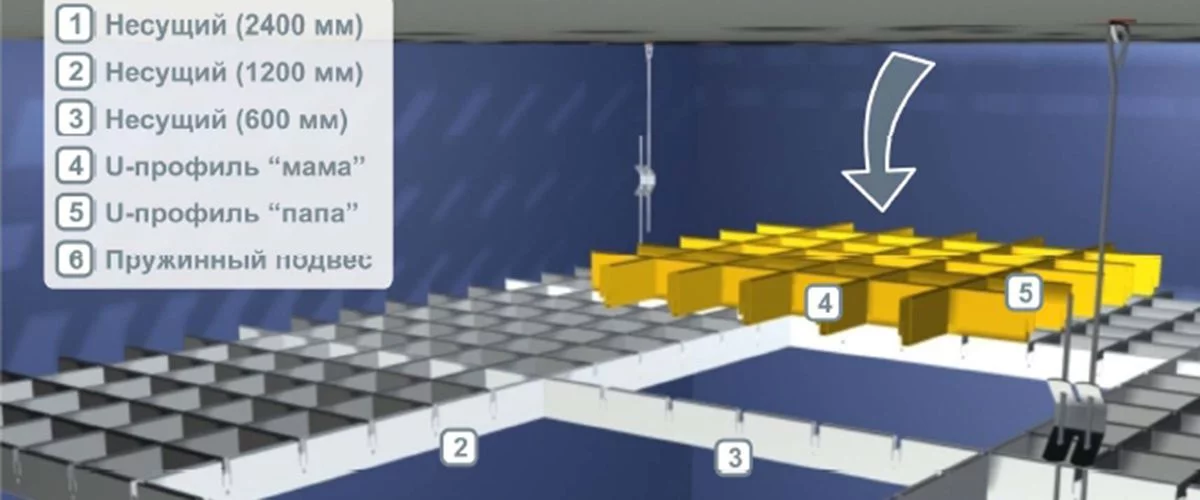

Одновременно с установкой основных несущих 2400 каркаса грильято, Вам необходимо выстроить структурную решетку - каркас, задействуя направляющие элементы 1200 и 600.

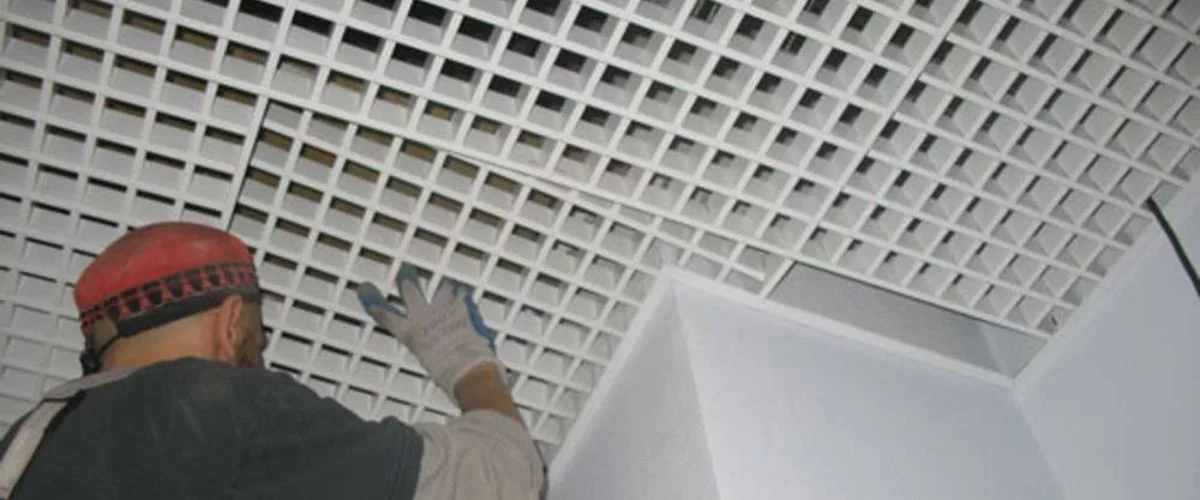

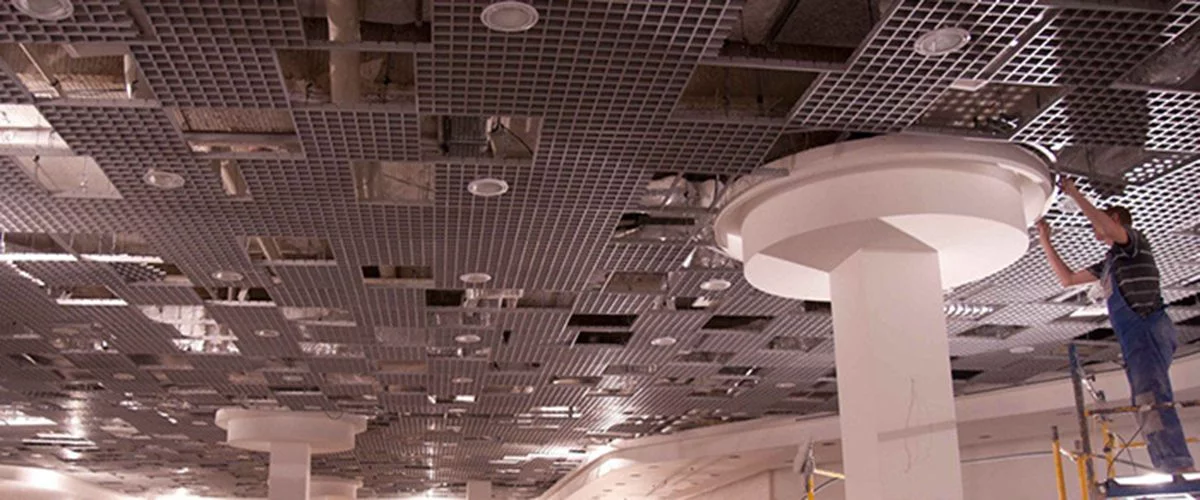

Хорошо уже на этом этапе иметь некоторое количество собранных модулей 600×600 из элементов папа/мама для того, чтобы наполнить ими в шахматном порядке решетку каркаса, зафиксировав тем самым ее положение. Они дадут потолку нагрузку и выявят все места крепления несущих 2400, в которых необходима регулировка при помощи подвесов.

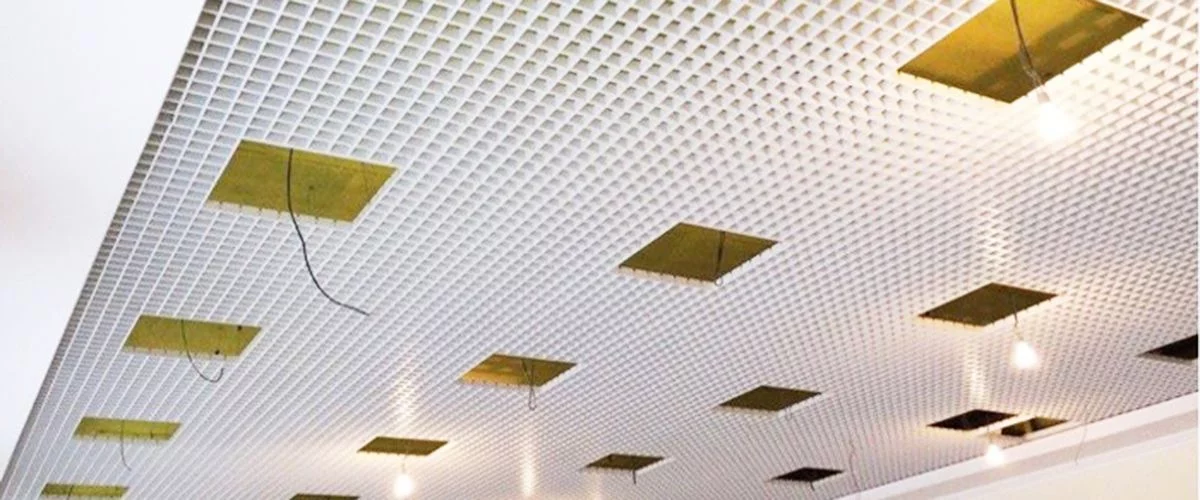

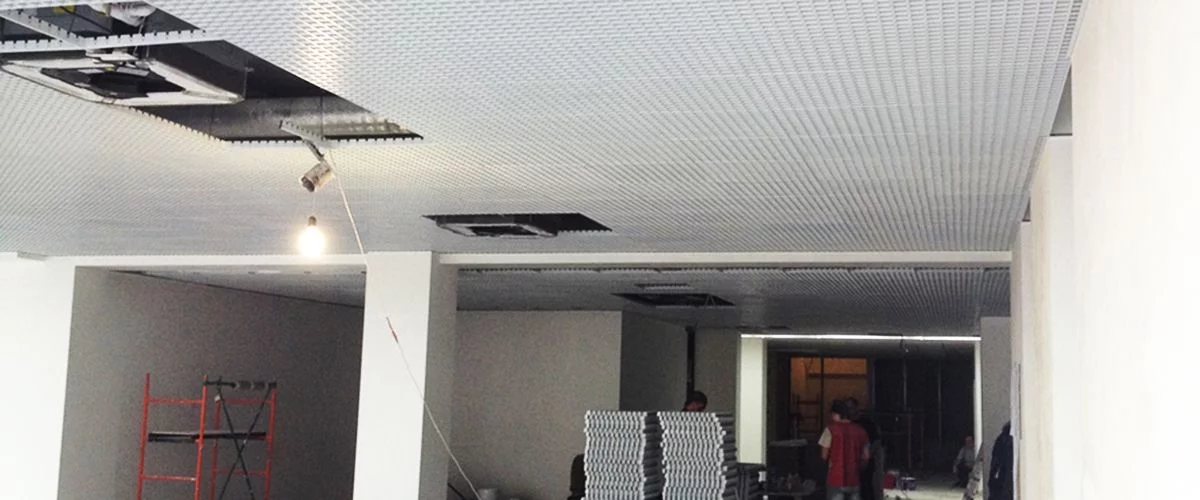

Выровняв потолок в вертикальной плоскости, вы добьетесь эффекта прямых линий и ровной геометрии подвесного потолка Грильято. Провода для светильников на этом этапе монтажа грильято должны быть выведены и свисать из модулей 600×600, где еще не установлены решетки.
