Светодиодный светильник Alumogips 22 OPAL-SAND 300x300 IP-40 для Грильято

Код товара: Alumogips 22 OPAL-SAND
Доступность: На складе

  • Цена за шт.
    3 300 руб.

  • Купить

Краткие характеристики

Мощность 22 Вт.
Световой поток 2200 Лм.
Освещает площадь 3,6 м2
Цветовая температура 4000 К
Рассеиватель Opal
Степень защиты IP-40
Гарантия 3 года
Все характеристики


Расчет освещения

Площадь
объекта:

м2

Рассчитать

Количество
светильников:

шт.
Стоимость
освещения м2:

руб.
Сумма
по объекту:

руб.

Светодиодный светильник Alumogips 300×300 применяется для встраивания в потолки Грильято. Дизайн светильника подчеркивает премиальность интерьера.

Светильник гарантировано подходит для встраивания в потолок Грильято с ячейками 50×50, 75×75, 100×100, 150×150.

Для монтажа достаточно вырезать в решетке посадочное место, объединив несколько ячеек в одну. Широкая рамка 20 мм с лицевой стороны и 10 мм с внутренней стороны закрывет все неровности возникающие при вырезке посадочного отверстия в Грильято.

Материал - профилированный алюминий с защитным полиэфирным покрытием. Благодаря современным технологичным материалам корпус светильника легкий, некоррозийный, герметичный.

Светодиоды LG расположены ...Ещё по всей поверхности светильника. Дают равномерный рассеяный световой поток на площадь 3,22 м2.

Степень защиты светильника IP 40 позволяет эксплуатировать светильники без необходимости обслуживания. Так как светильник защищен от попадания пыли и влаги, то очищать рассеиватель светильника нет необходимости.

Высота корпуса 40 мм совпадает с высотой профиля Грильято. Это позволяет установить светильник в посадочное место таким образом что весь корпус будет находиться внутри плоскости потолка ...Ещё Грильято высотой 40 мм В свою очередь это дает два преимущества - аккуратность монтажа даже при небольшом опыте у монтажников или самостоятельной врезке светильника - светильник легко встает в посадочное отверстие как по габаритам так и по высоте.

Светильник гарантировано подходит для встраивания в потолок Грильято с ячейками 50×50, 75×75, 100×100, 150×150. Для монтажа достаточно вырезать в решетке посадочное место, ...Ещё объединив несколько ячеек в одну.

Широкая рамка 20 мм с лицевой стороны и 10 мм с внутренней стороны закрывает все неровности возникающие при вырезке посадочного отверстия в Грильято.

Области применения.

Разработан и производится для сферы дизайнерского освещения. Чтобы выгодно подсветить интерьер бутика одежды. ...ЕщёИли выбрать в качестве основного освещения офисного центра класса А. Светильники Alumogips подходят в потолки грильято, применяемые в обьектах коммерческой сферы Автосалоны, Сети магазинов Снежная Королева. Салонов Красоты, Ювелирных Бутиков с заданным интерьером.

Как с помощью светильников Alumogips визуально увеличить пространтво.
Когда ставится задача придать помещению с низкими потолками дополнительный обьем и высоту. Можно использовать Грильято в сочетании с квадратными светильниками малого формата. Имея привычную квадратную форму но при этом меньший в 2 раза размер. Такие светильники работают на общее восприятие помещения.

Эффект основан на том факте, что человек ежедневно видит квадратные светильники большого размера 600×600 встроенные в потолки. Это происходит настолько часто в Бизнес Центрах, Гипермаркетах, Бутиках торговых центров, что наш мозг привыкает к размерам светильника и его соотношению ...Ещёк объему всего помещения. Обычно люди даже не осознают что оценивают размер и объем помещения в зависимости от потолка его высоты, цвета и освещения. Они просто могут уверенно сказать, что это помещение большое, в нем легко находиться, а вот это помещение маленькое, давящее до приступа клаустрофобии. Размеры помещения в этом случае могут быть одинаковыми. Что же в итоге дает объем?
1. Объемные проницаемые потолки. Грильято, Кубообразный реечный и Кассетный с крупной перфорацией.

Грильято 100×100 Белый Матовый
Грильято Жалюзи
Кубообразный реечный потолок. Цвет металлик серебристый
Кубообразный реечный потолок под дерево
Кассетный потолок с крупной перфорацией

2. 2. Освещение. Светильники малого размера но установленные на 30 % чаще или самый затратный вариант светильники Домино и Альбатрос с эффектом звездного неба.

Alumogips Opal в Грильято
Alumogips Opal в Грильято
Alumogips Opal в Грильято Ювелирный салон Лилия
Светильники Альбатрос в fashion butik
Светильники Domino в ячейку Грильято

Отделка стен и пола такого эффекта дать не могут. Вспомните полеты на самолетах....Ещё

Что дает ощущение пространства? Потолок с оделкой в виде подсвеченных ниш. Глядя на объемный потолок Грильято и квадратные светильники малого формата. Человек все равно воспринимает картинку целостно. Он подсознательно вычисляет пропорции помещения. Эти вычисления, которые повторюсь зачастую не осознаются, основываются на размерах источников света. Если спросить у 10 человек какого размера светильники. 9 человек из них покажут вам руками в воздухе квадрат с очертанием 60×60 см. По факту же светильники 30×30 см. Если спросить тех же людей про площадь бутика или офиса где установлены светильники 30×30 см.вместо традиционных 60×60. Большинство будут значительно ошибаться. Озвучивая площадь на 40-50 % большую, чем она есть в действительности. Высота потолка тоже будет восприниматься на 0,7-1,2 м выше чем это есть в реальности. Такой эффект дает большее время комфортного нахождения в помещении а значит большие траты именно в Вашем fashion butik, офисе, автоцентре кафе, ювелирном салоне.

Светильник Alumigips легко встраивается в основные типы ячеек Грильято. 50×50, 75×75, 100×100, 150×150.

Алюминиевый корпус с отгибаемыми креплениями для подвесов.

Светильник снабжён выносным пускателем светодиодов. Подключение осуществляется в обычную колодку при помощи фиксирующих болтов. Соединение надежно изолировано крышкой. Процесс подключения занимает 5 минут.

Блок пускатель укладывается рядом со светильником на соседнюю секцию Грильято. Это необходимо чтобы блок не перегревался.

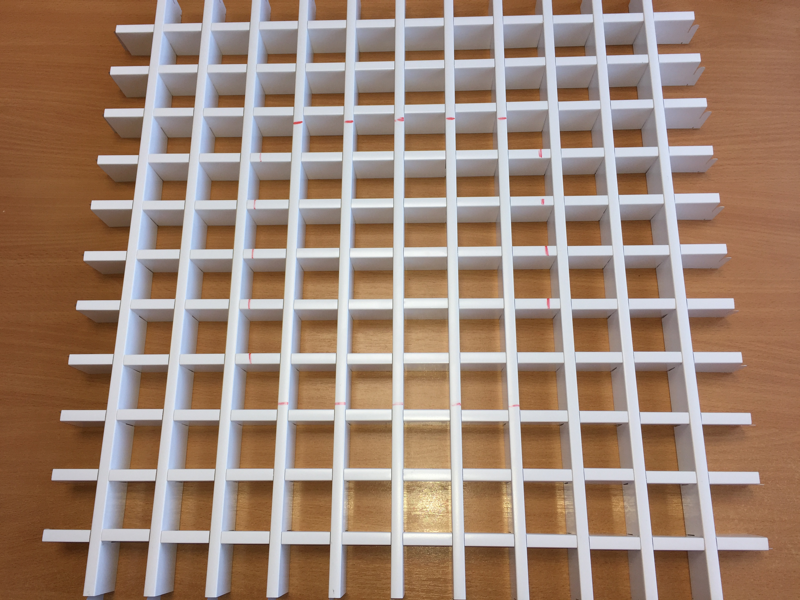

Разметка решетки

Разметка решетки производится маркёром или карандашом. Для наглядности мы произвели разметку решёток красным цветом.

Для каждого типа ячеек врезка производится индивидуально. Конечно самый предпочтительный вариант это врезка светильника в по центру решетки. Исключение ячейка 100×100 в ней неизбежно смещение светильника к одному из углов решетки это обусловлено ее конструкцией. Принимая во внимание факт что решетка 100×100 самая популярная рекомендуем учитывать особенность врезки светильника при планировании расстановки освещения.

Резка профилей Этап 1

После того ка Вы разметили решетку можно приступать к резке профилей. Грильято производится из Алюминия толщиной 0,32 мм и хорошо режется обычными ножницами по металлу. Начинать резать профиля нужно по их высоте. Сделайте 2 надреза по бокам каждого профиля. Резать нужно так чтобы оставить примерно сантиметр от каждого профиля.

50×50
100×100
150×150

Резка профилей Этап 2

Когда профили вырезаны по высоте необходимо сделать надрезы по основанию профиля - его ширине. После резки можно вынимать центральный кусок решетки Грильято. Смело выкидывайте его он уже не пригодится.

50×50
100×100
150×150

Подготовка посадочного места

Чтобы закончить подготовку посадочного места в решетке - сделайте 2 надреза вдоль каждого профиля, отделив верхнюю часть профиля от боковых. Такой порядок монтажа даст возможность загнуть боковые края профиля в стороны. Так вы зафиксируете профили в конструкции решетки и придадите ей жесткость. Особенно это касается ячеек с небольшим количеством профилей 150×150 и 100×100. Ячейки 75×75 сами по себе имеют жесткую конструкцию их можно не укреплять загибом профиля и резать его сразу под основание.

50×50
100×100
150×150

Монтаж светильника

После вырезки посадочного отверстия Вы должны определиться со способом монтажа. Из 2. Первый это монтаж светильника при помощи отгибных креплений на 2 подвеса. Соответственно Вам необходимо засверлить 2 отверстия в месте установки светильника и вывести два подвеса ниже уровня Грильято.

Второй способ это установка светильника на пружинные крепления в решетку Грильято. В этом случае мы рекомендуем укрепить направляющую 1200 или 600 в месте монтажа светильника одним - двумя подвесами. Сам светильник крепится в решетку Грильято. Перед установкой светильника в решетку Вам необходимо вырезать в профилях отверстия под пружинные крепления как показано на фото. Пружинные крепления устанавливаются в светильник на болты, которые идут в комплекте с каждым креплением.

50×50
100×100
150×150

Установка светильника в потолок Грильято

Светильник достаточно хорошо встраивается в посадочное отверстие любой решетки Грильято, кроме размера 120×120. Рамка светильника закрывает все неровности образовавшиеся при вырезе посадочного отверстия.

Устанавливать решетку в направляющие следует после подключения светильника. Установите решетку со встроенным светильником в направляющие Грильято.

В случае, если монтаж идёт без применения пружинных креплений. Сначала установите решетку. Пропустите через неё 2 заранее установленных подвеса. Подвесьте на них светильник Проденьте пускатель сквозь посадочное отверстие, подключите к сети. И только после подтяните светильник на подвесах внутрь Грильято.

показано на фото. Пружинные крепления устанавливаются в светильник на болты, которые идут в комплекте с каждым креплением.

50×50
100×100
150×150

Проверка качества монтажа Светиильников

После монтажа не закрывая решеткой место доступа в запотолочное пространство - включите светильник, проверьте его работу. Правильно установленный светильник сидит плотно. Он упирается рамкой в наружную часть Грильято. Все неровности от выреза посадочного отверстия закрываются рамкой светильника.

50×50
100×100
150×150

Сертификат соответствия
таможенного союза

Приложение к сертификату
соответствия №1

Приложение к сертификату
соответствия №2

Паспорт светильника

Сколько стоит доставка?

Площадь объекта:
м2

ИЛИ

Количество светильников:
шт

=

Выберите город:
Вес партии:
кг
Объем партии:
м3
Стоимость доставки:
Стоимость доставки с обрешёткой:

Как происходит доставка?

А

Б

В

Г

Е

И

Й

К

Л

М

Н

О

П

Р

С

Т

У

Х

Ч

Э

Ю

Я




Основные

Мощность 22 Вт.
Световой поток 2200 Лм.
Освещает площадь 3,6 м2
Цветовая температура 4000 К
Рассеиватель Opal
Степень защиты IP-40
Гарантия 3 года

Световое оборудование

Марка Светодиодов LG Innotec
Индекс цветопередачи более 80 Ra
Коэффициент пульсации менее 1%
Коэффициент мощности более 0,95
Пускатель Vossloh-Schwabe
Тип КСС Д

Корпус светильника

Форма светильника квадрат
Масса Светильника 1 кг
Материал Корпуса Сверхлегкий анодированный алюминиевый профиль
Крепление врезной в решётку Грильято монтаж на подвесы или клипсы
Покрытие полимерно порошковое
Размеры Д/Ш/В мм 295x295x40
Встраиваемые размеры 275x275x40

Сертификаты и допуски

Категория размещения по ГОСТ 15150-69 4
Климатическое исполнение по ГОСТ 15150-69 УХЛ
Класс светораспределения по ГОСТ Р 54350 П

Упаковка и доставка

Объем упаковки, м3 0,006
Вес упаковки кг. 1,2
Кол-во шт. в упаковке 1
Размеры упаковки Длинна/Ширина/Высота 310x350x50

Общие

Цвет Белый
